耐衝撃性に優れたアイオノマーガラス中間膜　― 次世代太陽電池への適用可能性を探る ―

ガラス中間膜は、安全性・耐衝撃性・破片飛散防止に加え、光学性、遮熱性、遮音性などの高機能化を担う合わせガラスの中核材料です。近年は、建材、自動車、次世代太陽電池など用途が広がる中で、長期耐久性、封止性、電気絶縁性といった要求も高まっています。本記事では、代表的な中間膜材料の使い分けを整理したうえで、次世代用途で求められる性能要件と、その材料候補の一つとしての直鎖状エチレン系アイオノマーの適用可能性を解説します。

ガラス中間膜に求められる役割

ガラス中間膜とは、2枚のガラスの間に挟み込まれる樹脂層であり、「合わせガラス」を構成する重要な機能材料です。主な役割は、ガラス破損時の破片飛散防止や安全性の確保に加え、外部からの衝撃に対する耐衝撃性・耐貫通性を付与することにあります。
また近年では、これらの基本機能に加え、透明性などの光学性、遮熱性や遮音性といった快適性機能、さらにはヘッドアップディスプレイ（HUD）対応などの光学制御機能も求められるようになっています。このように、ガラス中間膜には安全性を支える材料としての役割に加え、ガラス製品の高機能化を支える役割も期待されています。

用途拡大に伴う要求性能の変化

ガラス中間膜は、自動車用フロントガラスや建築用合わせガラスを中心に使用されてきましたが、近年では次世代太陽電池のようなエネルギーデバイス分野への応用も検討されています。用途が広がるにつれて、中間膜に求められる性能も多様化しています。特に屋外で長期間使用される用途では、紫外線、熱、水分、外部衝撃などに対する長期耐久性が重要です。

代表的な中間膜材料とその使い分け

ガラス中間膜には、用途や要求性能に応じてさまざまな材料が用いられています。代表的な材料としては、PVB（ポリビニルブチラール）、EVA（エチレン酢酸ビニル共重合体）、エチレン系アイオノマーが挙げられます。それぞれに強みと適用領域があり、特定材料だけでなく、用途ごとの要求性能に応じた使い分けが重要です。

• PVB（ポリビニルブチラール）
  PVBは、高い透明性、ガラスとの優れた接着性、耐貫通性を兼ね備えた材料であり、自動車用フロントガラスを中心に広く使用されています。長年の使用実績があり、安全ガラス用途で信頼性の高い材料です。

• EVA（エチレン酢酸ビニル共重合体）
  EVAは、太陽電池封止材などで広く採用されている材料で、柔軟性や加工性に優れています。一方で、加水分解によって酢酸が生成されることによる劣化や、長期耐久性の観点で課題があります。

• エチレン系アイオノマー
  エチレン系アイオノマーは、ガラスとの接着性や耐衝撃性に優れる材料です。極性基による界面接着性と、イオン架橋構造による靭性を活かし、建材用合わせガラスなどで実用化されています。また、EVAのように加水分解で酢酸などの遊離酸を発生する構造ではないため、酸による周辺部材の腐食や界面劣化を抑えやすい点も、長期耐久性を考えるうえで重要です。
  このように、PVB、EVA、エチレン系アイオノマーはいずれも中間膜材料として重要な選択肢です。今後は、既存材料の強みを活かしながら、用途拡大に伴って高まる耐久性、封止性、接着性、耐衝撃性などの要求に応じて、材料選定の幅がさらに広がっていくと考えられます。

次世代用途で注目される性能要件

次世代太陽電池のような用途では、中間膜に対して複数の性能をバランスよく満たすことが求められます。特に重要となるのは、ガラスとの優れた接着性、外部衝撃からデバイスを保護する耐衝撃性、そして電気的劣化を抑制する高体積固有抵抗率です。
中間膜材料の選定では、単一の性能だけでなく、接着性、耐衝撃性、電気絶縁性、長期耐久性を用途ごとに総合的に評価することが重要です。これらの要求性能に対して、アイオノマーは材料候補の一つとして検討されており、特に高接着性と耐衝撃性が求められる領域で適用可能性があります。

次世代中間膜の候補材料：直鎖状エチレン系アイオノマー

ここで材料候補の一つとして注目されるのが、直鎖状エチレン系アイオノマーです。従来、中間膜用途で実用化されてきたエチレン系アイオノマーは、一次構造が多分岐構造を有するものであり、ガラスとの優れた接着性やイオン架橋構造に由来する靭性を活かして、建材用合わせガラスなどで用いられてきました。一方で、次世代用途では、より高い耐衝撃性や機械強度、デバイスとの界面適合性が求められるため、既存の多分岐構造アイオノマーに加えて、直鎖状構造を有する新たなエチレン系アイオノマーも候補材料として検討されます。直鎖状エチレン系アイオノマーは、一次構造が直鎖構造であることに由来する機械強度に加え、カルボキシ基などの極性基による界面接着性を併せ持つ材料です。さらに、イオン性相互作用による靭性を活かすことで、建材用合わせガラスや次世代太陽電池向け中間膜に求められる複数の性能に応え得る可能性があります。以下では、その主な特長を要求性能ごとに整理します。

• 優れた接着性
  カルボキシ基を有することで、ガラスや各種機能層と強固に接着し、界面剥離の抑制や長期信頼性の向上に寄与する可能性があります。

• 耐衝撃性
  直鎖構造由来の高強度・高靭性により、外部からの衝撃エネルギーを吸収し、ガラスの破損や貫通の抑制に寄与することが期待されます。日本ポリエチレンが開発した直鎖状エチレン系アイオノマーは、従来の多分岐型アイオノマーと比較しても、ガラス接着強度・引張衝撃強度ともに高い水準を実現できる点が特長です（図1）。

• 電気絶縁性
  高体積固有抵抗率を有する場合、電流リークや電気的劣化の抑制に寄与し、太陽電池モジュールの長期安定性向上に貢献することが期待されます。電気絶縁性は、加工条件ではなく、使用中の信頼性やデバイス寿命に関わる評価項目です。

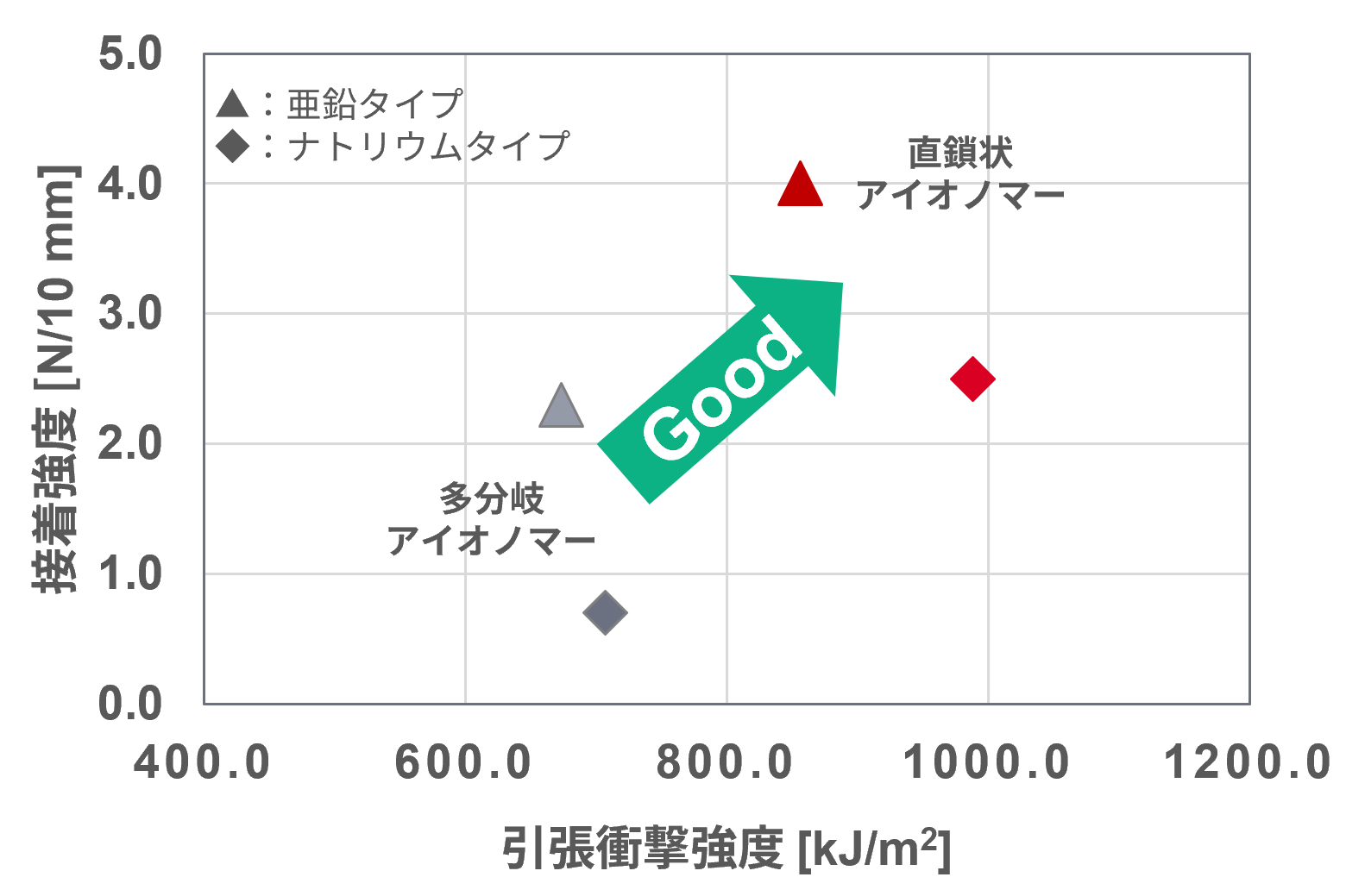

図1　各アイオノマーにおけるガラス接着強度と引張衝撃強度の比較

建材一体型太陽電池への適用可能性

BIPVと中間膜の役割

BIPVは、太陽光パネルとは異なり、設計自由度や意匠性が高い次世代太陽電池として注目されています。
BIPVにおいては、ガラスで上下を挟み込む「ガラス一体型構造」が検討されており、封止性と信頼性を担う中間膜の役割が重要となっています。中間膜には、セル層を外部衝撃から保護することに加え、界面からの水分侵入や剥離を抑え、発電性能を長期に維持することが期待されます。
BIPVのように建材として使用される用途では、太陽電池としての発電性能に加え、建材としての安全性や耐久性も求められます。そのため、中間膜は、セル保護と封止信頼性の両面からモジュール全体の信頼性を支える部材として位置づけられます。

BIPVへの適用に向けた評価項目

BIPVに中間膜を適用する場合、実用化に向けては、材料単体の性能だけでなく、セル構成や製造プロセスとの適合性を確認する必要があります。特に、界面密着性、透明性、耐湿熱性、耐候性、長期信頼性などが重要な評価項目となります。
また、施工性や意匠性、コスト、既存製造プロセスとの適合性も含めた評価が必要です。直鎖状エチレン系アイオノマーは有力な材料候補の一つとなり得ますが、最終的な適用可否は、用途ごとの積層構成や要求性能に応じて総合的に見極めることが重要です。

まとめ

ガラス中間膜は、安全性と機能性を両立するための重要材料であり、これまでPVBやEVAを中心に用途ごとに使い分けられてきました。今後、建材、自動車、次世代太陽電池など用途が広がる中で、長期耐久性、封止性、電気絶縁性などの要求性能はさらに高まると考えられます。
直鎖状エチレン系アイオノマーは、高接着性・耐衝撃性などの特長を活かし、こうした要求に応え得る材料候補の一つです。特にBIPVのような次世代エネルギー分野では、中間膜の性能がデバイス寿命や信頼性に大きく関わります。今後は、用途ごとの評価を重ねながら、既存材料との使い分けや補完関係を含めて適用可能性を見極めていくことが重要です。
